Γιατί να επιλέξετε την Precision Power Distribution για ένα Data Center;

Ένα κέντρο δεδομένων μπορεί να έχει ένα υγιές UPS, καλά PDU rack και χωρίς ενεργούς συναγερμούς—στη συνέχεια ανακαλύψτε ένα κύκλωμα διακλάδωσης με μεγάλο φορτίο κατά τη διάρκεια μιας επέκτασης, μια διακοπή διακόπτη μετά από αλλαγή συντήρησης ή ένα πρόβλημα χρήσης ενέργειας που κανείς δεν μπορεί να αντιστοιχίσει σε ένα ντουλάπι. Το αδύνατο σημείο συχνά δεν είναι η παραγωγή ή η εφεδρική ισχύς. Είναι το επίπεδο διανομής μεταξύ της πηγής και των rack IT.

Η σύντομη απάντηση: επιλέξτεΔιανομή ισχύος ακριβείαςόταν χρειάζεται να δείτε, να ενεργοποιήσετε και να διαχειριστείτε την ισχύ σε επίπεδο ντουλαπιού και κυκλώματος διακλάδωσης αντί να αντιμετωπίζετε τη διανομή ως παθητικό ηλεκτρικό πίνακα. Αυτή η ορατότητα βοηθά τους χειριστές να εντοπίζουν νωρίτερα την ανισορροπία φορτίου, να σχεδιάζουν τη διαθέσιμη χωρητικότητα με καλύτερα στοιχεία και να απομονώνουν σφάλματα χωρίς να μαντεύουν ποια κυκλώματα κατάντη επηρεάζονται.

Επιλέξτε κατανομή ακριβείας όταν το ντουλάπι —όχι μόνο το ράφι— πρέπει να εκθέτει τον κίνδυνο φορτίου και τη χρήση ενέργειας

Ένας συμβατικός πίνακας διανομής παρέχει ηλεκτρική ενέργεια. Ένας έξυπνος πίνακας διανομής ενέργειας αναφέρει επίσης τι του συμβαίνει. Αυτή η διάκριση έχει σημασία όταν ένα δωμάτιο διακομιστή έχει αρκετά κυκλώματα, ντουλάπια, ενοικιαστές ή μεταβαλλόμενο φόρτο εργασίας που ένα υπολογιστικό φύλλο και η περιστασιακή ανάγνωση του μετρητή δεν λένε πλέον την πλήρη ιστορία.

Τα ντουλάπια διανομής ακριβείας τοποθετούν την παρακολούθηση στο σημείο όπου μια πηγή χωρίζεται σε εξερχόμενα κυκλώματα. Το ρεύμα, η τάση, η ισχύς, η ενέργεια, η κατάσταση του διακόπτη και οι συνθήκες συναγερμού μπορούν να συλλεχθούν στο ερμάριο και, όπου έχει διαμορφωθεί, ανά κλάδο. Αντί να μαθαίνετε για ένα υπερφορτωμένο κύκλωμα μετά το άνοιγμα ενός διακόπτη, η ομάδα σας μπορεί να ορίσει όρια λειτουργίας και να διερευνήσει ένα αυξανόμενο φορτίο πριν γίνει διακοπή λειτουργίας.

Το όφελος δεν είναι απλώς περισσότερα δεδομένα. Είναι αξιοποιήσιμη λογοδοσία. Η παρακολούθηση ενέργειας σε επίπεδο ντουλαπιού μπορεί να βοηθήσει στη διάκριση ενός φορτωμένου ντουλαπιού από εκείνο που εμφανίζεται μόνο φορτωμένο λόγω μιας ευρείας ένδειξης σε επίπεδο δωματίου. Οι πληροφορίες σε επίπεδο κλάδου καθιστούν επίσης πιο πειθαρχημένες τις συζητήσεις χωρητικότητας: οι λειτουργίες μπορούν να επανεξετάσουν την πραγματική συμπεριφορά του κυκλώματος πριν εγκρίνουν ένα νέο rack, αντί να βασίζονται σε υποθέσεις πινακίδας.

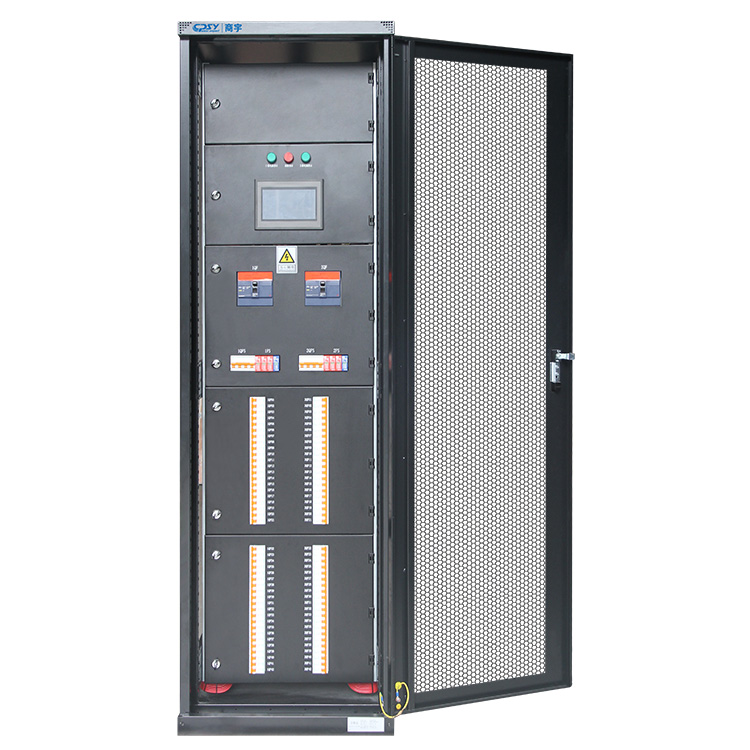

Το CPSY τοποθετεί τοντουλάπια διανομής ισχύος ακριβείαςως τερματικός εξοπλισμός διανομής για κέντρα δεδομένων και αίθουσες υπολογιστών. Οι δηλωμένες διαμορφώσεις του περιλαμβάνουν διαμορφώσιμα κυκλώματα διακλάδωσης, παρακολούθηση διακλάδωσης, συναγερμούς, οθόνη αφής HMI 7 ιντσών και επικοινωνία Modbus. Αυτές οι λειτουργίες είναι χρήσιμες μόνο εάν ανατεθούν σωστά και αναθεωρηθούν από κάποιον. Η οθόνη αφής δεν υποκαθιστά την ιδιοκτησία συναγερμού, τις βασικές μετρήσεις ή τη διαδικασία ελέγχου αλλαγών.

Πώς η έξυπνη παρακολούθηση διακλαδώσεων υποστηρίζει ταχύτερες, καλύτερα ενημερωμένες λειτουργίες τροφοδοσίας

Η παρακολούθηση υποκαταστημάτων λειτουργεί επειδή περιορίζει την περιοχή αναζήτησης. Ένας μετρητής στάθμης πηγής μπορεί να επιβεβαιώσει ότι μια έξοδος ή ντουλάπι UPS μεταφέρει περισσότερο φορτίο από το αναμενόμενο. Δεν μπορεί απαραίτητα να δείξει ποιο εξερχόμενο κύκλωμα άλλαξε, εάν μια φάση μεταφέρει δυσανάλογο ρεύμα ή εάν ένας συγκεκριμένος κλάδος πλησιάζει το όριο λειτουργίας του. Τα δεδομένα ανά κλάδο δίνουν στον χειριστή ένα πρακτικό μέρος για να ξεκινήσει.

Αυτό έχει σημασία σε τρία κοινά γεγονότα. Πρώτον, ένα αίτημα χωρητικότητας: η ομάδα εγκαταστάσεων μπορεί να ελέγξει το προβλεπόμενο ερμάριο και τα διαθέσιμα κυκλώματά του πριν εγκρίνει τον εξοπλισμό. Δεύτερον, ένας συναγερμός διακόπτη: το προσωπικό μπορεί να αναγνωρίσει τον επηρεασμένο κλάδο και τα φορτία που του έχουν εκχωρηθεί χωρίς να ανοίξει ένα ενεργό ντουλάπι απλώς για έρευνα. Τρίτον, μια ανασκόπηση της απόδοσης: τα ενεργειακά δεδομένα μπορούν να συγκριθούν μεταξύ των γραφείων, των ζωνών ή των κατανομών πελατών όπου τα υποστηρίζει το σχέδιο μέτρησης.

Η απομακρυσμένη επικοινωνία είναι μέρος της αξίας λειτουργίας. Το Modbus μπορεί να μεταφέρει επιλεγμένες πληροφορίες καμπίνας σε ένα σύστημα διαχείρισης κτιρίου, πλατφόρμα DCIM ή σύστημα παρακολούθησης τοποθεσίας, υπό την προϋπόθεση ότι ο ολοκληρωτής χαρτογραφεί καταχωρήσεις, ονομάζει σημεία με συνέπεια και δοκιμάζει τη συμπεριφορά συναγερμού. Ένα HMI ντουλαπιού είναι πολύτιμο στον εξοπλισμό, αλλά δεν αρκεί για μια εγκατάσταση σβησίματος φώτων. Αντίθετα, η κεντρική παρακολούθηση δεν αποτελεί λόγο για παράλειψη τοπικής ένδειξης. Οι τεχνικοί που εργάζονται μπροστά από το ντουλάπι χρειάζονται σαφή κατάσταση κατά τη συντήρηση.

Υπάρχει ένα όριο. Η ηλεκτρική παρακολούθηση αναφέρει τις ηλεκτρικές συνθήκες, όχι την υγεία της εφαρμογής διακομιστή. Επίσης, δεν μπορεί να αντισταθμίσει λανθασμένες ετικέτες κυκλωμάτων, μη τεκμηριωμένες κινήσεις ή κακώς σχεδιασμένη κατάντη τοπολογία. Τα καλά δεδομένα γίνονται γρήγορα παραπλανητικά εάν το πρόγραμμα που έχει δημιουργηθεί είναι λάθος.

Όπου η κατανομή ισχύος ακριβείας προσφέρει τη μεγαλύτερη λειτουργική αξία

Η απόδοση είναι ισχυρότερη όταν η ισχύς αλλάζει συχνά, ο χρόνος διακοπής έχει πραγματικό κόστος ή μια ομάδα πρέπει να υπερασπιστεί τις αποφάσεις χωρητικότητας σε περισσότερους από έναν ενδιαφερόμενους. Οι αίθουσες υπολογιστών οικονομικών, τηλεπικοινωνιών, επιχειρήσεων και κυβερνητικών υπολογιστών ταιριάζουν σε αυτό το μοτίβο, γι' αυτό και αποτελούν κοινές εφαρμογές για αυτήν την κατηγορία εξοπλισμού.

Η ανάπτυξη τεχνητής νοημοσύνης και τα φορτία IT υψηλής πυκνότητας καθιστούν την ορατότητα σε επίπεδο κλάδου μια απαίτηση προγραμματισμού

Η τεχνητή νοημοσύνη και άλλες βαριές υπολογιστικές αναπτύξεις μπορούν να αλλάξουν το προφίλ φόρτωσης ενός δωματίου πιο γρήγορα από το παραδοσιακό εταιρικό IT. Νέα ράφια υψηλής πυκνότητας μπορεί να φτάσουν σε ομάδες και ο πρακτικός περιορισμός είναι συχνά μια συγκεκριμένη διαδρομή διανομής, όχι η συνολική υπηρεσία κοινής ωφέλειας. Οι μετρήσεις του ντουλαπιού και των υποκαταστημάτων βοηθούν να αποκαλυφθεί πού είναι ήδη συγκεντρωμένη η ισχύς και πού ο νέος εξοπλισμός θα δημιουργούσε άνιση επιβάρυνση.

Αυτό δεν είναι επιχείρημα ότι κάθε δωμάτιο χρειάζεται την ίδια αρχιτεκτονική. Ορισμένες εγκαταστάσεις θα χρειαστούν αλλαγές ανάντη, περισσότερα ντουλάπια ή αναθεωρημένη διάταξη ραφιών για να γίνει αποδεκτό το πρόσθετο φορτίο. Η παρακολούθηση ακριβείας κάνει αυτή την απόφαση ορατή νωρίτερα. Δεν δημιουργεί χωρητικότητα που δεν παρείχε ποτέ ο ηλεκτρικός σχεδιασμός.

Τα δωμάτια διακομιστών που υποστηρίζονται από UPS χρειάζονται ένα σαφές επίπεδο διανομής με δυνατότητα παρακολούθησης μεταξύ της πηγής και του rack

Ένα UPS προστατεύει μια κρίσιμη διαδρομή πηγής, αλλά οι χειριστές πρέπει ακόμα να κατανοήσουν πώς κατανέμεται αυτή η προστατευμένη έξοδος. Ένα ερμάριο με δυνατότητα παρακολούθησης μεταξύ του UPS και του στρώματος rack βοηθά στη σύνδεση της χωρητικότητας της πηγής με την πραγματική κατάντη κατανάλωση. Κατά τη διάρκεια ενός σχεδίου παράκαμψης συντήρησης ή μιας ανασκόπησης διακοπών, αυτή η σχέση είναι πολύ πιο εύκολο να τεκμηριωθεί όταν τα κυκλώματα, τα φορτία του ντουλαπιού και οι συναγερμοί είναι ορατά σε ένα επίπεδο διανομής.

Το CPSY παραθέτει επιλογές χωρητικότητας 20–300 kVA για την κατηγορία του θαλάμου διανομής ακριβείας, μαζί με πολλαπλές επιλογές ονομαστικής τάσης και ρεύματος εισόδου. Θα πρέπει να αντιμετωπίζετε αυτές τις περιοχές ως σημείο εκκίνησης, όχι ως συντόμευση επιλογής. Το απαιτούμενο σύστημα ανάντη, το διαθέσιμο ρεύμα σφάλματος, το σχέδιο φορτίου κατάντη και οι τοπικές ηλεκτρικές απαιτήσεις καθορίζουν την κατάλληλη διαμόρφωση.

Ερμάριο διανομής ισχύος ακριβείας έναντι rack PDU έναντι συμβατικού πίνακα πίνακα

Αυτά τα προϊόντα αντιμετωπίζονται συχνά ως υποκατάστατα. Δεν είναι. Κάθε ένα εξυπηρετεί ένα διαφορετικό σημείο στην αλυσίδα ισχύος και ένα καλά σχεδιασμένο κέντρο δεδομένων μπορεί να χρησιμοποιήσει και τα τρία.

Τι μπορεί να παρακολουθεί ένα rack PDU — και τι δεν μπορεί να αντικαταστήσει σε επίπεδο ντουλαπιού

Ένα rack PDU βρίσκεται κοντά σε εξοπλισμό πληροφορικής και μπορεί να παρέχει μέτρηση και μεταγωγή rack, outlet ή ομάδας εξόδου, ανάλογα με το σχεδιασμό του. Αυτό είναι πολύτιμο για τον προσδιορισμό της κατανάλωσης σε επίπεδο συσκευής και τον έλεγχο των δοχείων. Δεν μπορεί να αντικαταστήσει την προβολή σε επίπεδο ντουλαπιού του εξερχόμενου τροφοδότη και των συνθηκών κυκλώματος διακλάδωσης σε πολλαπλά ράφια. Ούτε παρέχει την ίδια λειτουργία διανομής, διάταξη διακόπτη ή φυσική διασύνδεση στην πηγή ανάντη.

Εάν η ερώτηση είναι "Ποιος διακομιστής χρησιμοποιεί ρεύμα;" ένα rack PDU μπορεί να είναι το καλύτερο όργανο. Εάν η ερώτηση είναι "Ποιο υποκατάστημα ντουλαπιών πλησιάζει το όριό του και ποια ομάδα ραφιών είναι κατάντη;" ένα ντουλάπι διανομής ακριβείας είναι το πιο σχετικό στρώμα.

Όταν ένας συμβατικός πίνακας παρέχει διανομή αλλά όχι αρκετή ορατότητα λειτουργίας

Ένας συμβατικός πίνακας μπορεί να είναι μια λογική επιλογή για σταθερούς, χαμηλότερης πολυπλοκότητας χώρους όπου η τοπική διανομή ηλεκτρικής ενέργειας είναι η κύρια απαίτηση και η παρακολούθηση δεν είναι λειτουργικά απαραίτητη. Γίνεται πιο δύσκολο να υπερασπιστείτε σε ένα κρίσιμο δωμάτιο όταν οι χειριστές χρειάζονται συναγερμούς διακλάδωσης, αναφορά ενέργειας, απομακρυσμένη κατάσταση ή ελεγχόμενη διεπαφή για διαχείριση χωρητικότητας.

Η αντιστάθμιση κόστους είναι πραγματική. Τα έξυπνα ερμάρια προσθέτουν μετρητές, υλικό επικοινωνιών, εργασίες διαμόρφωσης και απαιτήσεις θέσης σε λειτουργία. Η αγορά αυτών των χαρακτηριστικών για ένα μικρό στατικό δωμάτιο που δεν θα παρακολουθείται ποτέ είναι σπάταλη. Η αγορά ενός βασικού πίνακα για ένα μεταβαλλόμενο κρίσιμο περιβάλλον μπορεί να είναι πιο ακριβή αργότερα, ειδικά εάν η μετασκευή απαιτεί χρόνο διακοπής λειτουργίας ή αντικατάσταση ντουλαπιού.

Ταιριάξτε την αρχιτεκτονική της γραμμής διαύλου, τα εξερχόμενα κυκλώματα, τις διεπαφές παρακολούθησης και τις συνθήκες εγκατάστασης στο έργο

Ξεκινήστε με το διάγραμμα μιας γραμμής, όχι με ένα φυλλάδιο ντουλάπι. Επιβεβαιώστε τη διάταξη της πηγής, την τάση, τη μέθοδο γείωσης, τις απαιτήσεις λειτουργίας σφάλματος και την προβλεπόμενη κρισιμότητα των φορτίων κατάντη. Στα έργα των Η.Π.Α., η διανομή 208V είναι κοινή σε πολλά περιβάλλοντα πληροφορικής, αλλά πρέπει να ταιριάζετε με την αρχιτεκτονική τοποθεσίας και τις εισόδους του πραγματικού εξοπλισμού αντί να επιλέγετε με βάση τη συνήθεια της αγοράς.

Η αρχιτεκτονική Busbar αλλάζει τη συζήτηση σχετικά με την ανθεκτικότητα και τη συντήρηση. Το CPSY προσφέρει επιλογές μονής ή διπλής γραμμής σε αυτήν την κατηγορία προϊόντων. Μια διάταξη διπλού ζυγού μπορεί να υποστηρίζει ένα σχέδιο που χρειάζεται ξεχωριστές διαδρομές τροφοδοσίας, αλλά δεν είναι αυτόματα περιττό. Ο πραγματικός πλεονασμός εξαρτάται από ολόκληρο το σύστημα: ανεξάρτητες πηγές ανάντη όπου απαιτείται, στρατηγική μεταφοράς, εξοπλισμός κατάντη με κατάλληλες διευθετήσεις διπλού καλωδίου και πειθαρχημένη αντιστοίχιση κυκλώματος.

Καθορίστε τα εξερχόμενα κυκλώματα από ένα ράφι και σχέδιο φορτίου. Ρωτήστε ποια κυκλώματα χρειάζονται τώρα, ποιες θέσεις είναι δεσμευμένες, πώς αναγνωρίζονται οι διακόπτες και ποια ακρίβεια παρακολούθησης απαιτείται. Αποφύγετε να γεμίζετε κάθε διαθέσιμο τρόπο την πρώτη μέρα μόνο και μόνο επειδή το ντουλάπι έχει χώρο. Η φυσική πλεονάζουσα χωρητικότητα, η ηλεκτρική πλεονάζουσα χωρητικότητα και η παρακολουθούμενη πλεονάζουσα χωρητικότητα δεν είναι το ίδιο πράγμα.

Η ενσωμάτωση αξίζει την ίδια προσοχή. Καθορίστε ποιες τιμές πρέπει να φτάνουν στην πλατφόρμα παρακολούθησης, σε ποιον ανήκει τα όρια συναγερμού, τι συμβαίνει σε περίπτωση απώλειας επικοινωνίας και πώς οι ετικέτες θα ταιριάζουν με τα ονόματα σημείων DCIM ή BMS. Ελέγξτε τις διαστάσεις του περιβλήματος, τα κενά πρόσβασης, την κατεύθυνση εισόδου του καλωδίου, τις συνθήκες θερμότητας και την πρόσβαση σέρβις πριν το ερμάριο φτάσει στον χώρο. Ένα ικανό ντουλάπι μπορεί και πάλι να γίνει κακή εγκατάσταση εάν μια πίσω περιοχή τερματισμού μπλοκάρεται από τοίχο ή δίσκο καλωδίων.

Για έργα που χρειάζονται παραμετροποιήσιμη διανομή και παρακολούθηση, ελέγξτε τα διαθέσιμαΕπιλογές ντουλαπιού διανομής ισχύος κέντρου δεδομένωνμε τον ηλεκτρολόγο μηχανικό και την ομάδα ανάθεσης — όχι μόνο με την ομάδα προμηθειών.

Λίστα ελέγχου ντουλαπιού διανομής κέντρου δεδομένων: ερωτήσεις ηλεκτρικού ρεύματος, ενοποίησης, περιβλήματος και συμμόρφωσης για επαλήθευση

• Ηλεκτρικός:Ταιριάζει το ερμάριο με την τάση τοποθεσίας, τη χωρητικότητα της πηγής, την προσέγγιση γείωσης, την απαίτηση λειτουργίας σφάλματος και τον προγραμματισμένο αριθμό εξερχόμενων κυκλωμάτων; Τεκμηριώνονται οι ονομασίες διακοπτών και οι εκχωρήσεις κυκλωμάτων;
• Αρχιτεκτονική:Είναι κατάλληλος ένας ή διπλός ζυγός για το πραγματικό διάγραμμα μιας γραμμής; Εάν διεκδικείται ανθεκτικότητα, έχει αναθεωρηθεί ολόκληρη η διαδρομή από το ανάντη σε ράφι και όχι μόνο το ντουλάπι;
• Παρακολούθηση:Ποιες μετρήσεις ντουλαπιών και κλαδιών απαιτούνται; Οι συναγερμοί, τα αρχεία συμβάντων, η τοπική πρόσβαση HMI και τα σημεία Modbus έχουν καθοριστεί πριν από την έναρξη λειτουργίας;
• Ολοκλήρωση:Θα λάβει το BMS, το DCIM ή η πλατφόρμα παρακολούθησης ιστότοπου χρήσιμα, ονομασμένα σημεία—όχι απλώς μια γενική σύνδεση επικοινωνίας; Ποιος ελέγχει τους συναγερμούς απώλειας επικοινωνίας;
• Εγκατάσταση:Επιβεβαιώνονται οι διαστάσεις, το βάρος, η φόρτωση δαπέδου, η πρόσβαση στο μπροστινό και πίσω μέρος, η είσοδος καλωδίων, οι συνθήκες περιβάλλοντος και οι αποστάσεις συντήρησης σε σχέση με τη διάταξη του δωματίου;
• Συμμόρφωση:Ποιες καταχωρίσεις, πιστοποιήσεις και εγκρίσεις τοπικού κώδικα απαιτούνται από την αρμόδια αρχή και τις προδιαγραφές του έργου; Μην υποθέτετε ότι μια πιστοποίηση που αναφέρεται σε όλη τη γκάμα ενός κατασκευαστή ισχύει για κάθε διαμορφωμένο ντουλάπι. Επαληθεύστε τα έγγραφα για την ακριβή μονάδα.
• Υποστήριξη και αρχεία:Θα λάβετε ένα διάγραμμα μιας γραμμής, χρονοδιάγραμμα κυκλώματος, εγγραφή ρυθμίσεων, χάρτη επικοινωνιών και ετικέτες όπως έχει κατασκευαστεί; Αυτά τα έγγραφα καθορίζουν εάν η διανομή ισχύος ακριβείας παραμένει χρήσιμη μετά την αποχώρηση της ομάδας ανάθεσης.

A ντουλάπι διανομής ρεύματος που παρακολουθείται από κλάδοκερδίζει τη θέση της όταν η ομάδα θα χρησιμοποιήσει αυτές τις απαντήσεις για να λειτουργήσει την εγκατάσταση με λιγότερες υποθέσεις.
